某大型机场航站楼地面电源在线电能质量监测方案

来源:德国GMC电能质量 发布时间:24-08-12 浏览:591 次

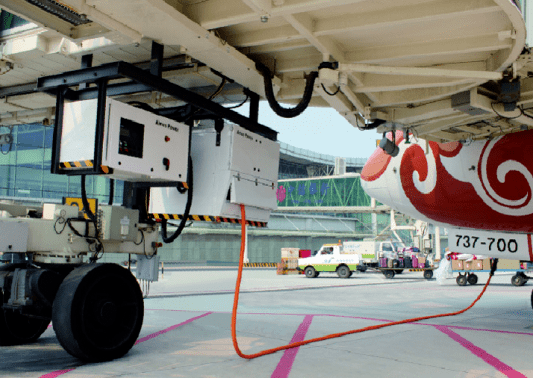

航空地面电源用于飞机和机载设备的启动,通电检查,是机场必需的地勤保障设备。它的作用是将大功率的交流电转换成小功率的交流电向飞机供电。飞机停靠廊桥后,地面电源为舱内照明、电器等提供电能。

 图片 1

某大型机场近机位共配置400HZ地面电源91台,随着航班量的不断增长,设备使用频繁,部分地面电源输出电力品质存在电压波动,冲击电流较大,有一定的谐波影响。400Hz一侧,由于B787、A350等新机型对电力品质要求较高,当出现断电等异常情况时无法提供相关数据;50Hz一侧,航站楼供电的稳定性也经常受到电能质量的影响,出现用电设备故障、照明闪烁等问题。为保障电源供电质量,满足对地面电源实时监测的需求,提高设备故障诊断能力并提供数据支持,机场航站楼为地面电源柜配套建立了在线新利18首页登录

电能质量在线监控系统由硬件和软件组成,硬件包括PQ3000电能质量在线分析仪,软件包括Smartcollect电能质量在线分析系统。系统在若干系统选定点安装在线监测装置,通过通信网与电能质量分析主站通信,实时监测系统电能质量状态,对系统内电能质量变化进行分析统计,用于评价系统电能质量水平,发现设备问题以及评估安装的电力调整设备的性能。

图片 3

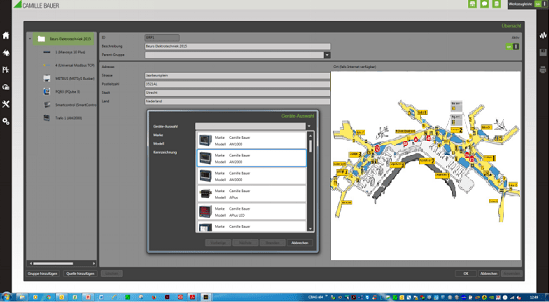

Smartcollect系统可获取各个充电站的数据并将其存储于开放的SQL数据库中,通过如google earth的地图软件,真实的反映电站位置及实时监控数据,按需求进行数据分析、监控能耗及自动生成各类所需报告,用户界面精美,操作便捷。

 图片 5(1)

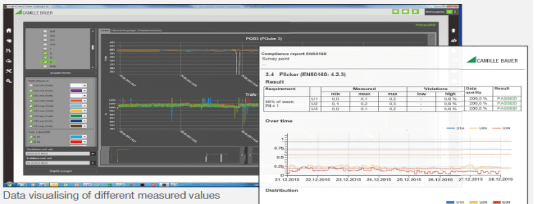

系统具备电能质量分析功能,全面支持标准PQDIFF电能质量文件,报告文件满足EN50160标准,解决充电站内的充电桩作为非线性电力电子设备必然会对电网带来的电能质量影响,监测充电站充电负荷静态和动态特性数据。系统引入SCADA的设计理念,动态展示工作过程、将监控数据、开关状态、限值控制W美结合,轻松分析现场状态,强大的数据比较分析为进一步优化控制做好准备。

在线电能质量系统需要通过在现场安装的在线电能质量采集仪表获取电能质量数据、实现在线电能质量分析、判断负荷分布与能量需求、侦测系统负荷变化等功能,在出现电能质量事件的同时记录分析并可进行必要的动作。PQ 3000系列在线电能质量分析仪符合电能质量标准IEC 61000-4-30 Ed.3 第三版 CLASS A 精度等级,同时也是目前全球获得IEC62586认证电能质量分析装置



实时监控系统当前状态,支持综合报警功能

全面的能耗分析统计(计量,负载分配,趋势分析)

满足 IEC61000-4-30及IEC62586-1/2标准,认证级监测系统电能质量

灵活的I/ O的配置,高分辨率图形化显示各种测量值

除使用在线监控系统的电能质量监测,还需要便携电能质量监测仪器。使用便携式精密测试仪器对充电站的各个参数进行监测,是对在线监测系统的必要补充,即弥补了在线监控无法涵盖的内容,又为保证在线系统的可靠运行提供了依据。充电站离线监测是第三方检测机构和充电站运维单位验证和检测电站安全性、运行状况和能效数据的基本手段。

 1622539644488311.

MAVOWATT270 系列电能质量分析仪因其强大的技术及应用实力而特别擅长这些测试:快速瞬变捕获,分析微秒宽度的瞬变;浪涌测试,通过电流RMS 触发以及峰阈值交叉来优化设备运行和延长重要设备使用寿命;标准检测,因系列产品符合IEC 61000-4-30Class A 等先进电能标准,使用过程中能产生一个统计性的输出值来很快地证明是否遵守国家(国际)供电质量标准。除此以外,这个系列的产品还非常擅长:谐波、闪变、故障记录、负荷畸变与不平衡、电能质量调查和诊断的测试。
