电能质量分析仪和功率分析仪的应用及选型指南
电能质量分析仪和功率分析仪的应用及选型指南：
电能质量分析仪和功率分析仪是电测领域为常用和重要的两款仪器，今天我们将介绍一下两款仪器的定义和应用，以及如何选型。
一、定义：
电能质量分析仪
用于检测和分析电网运行质量的专用设备。可监测电网中的电压、电流、频率、功率、谐波、三相不平衡度、电压波动与闪变等参数，并对电能质量进行评估：
• GB/T15945-2008 电能质量电力系统频率偏差
• GB/T12325-2008 电能质量供电电压偏差
• GB/T14549-1993 电能质量公用电网谐波
• GB/T24337-2009 电能质量公用电网间谐波
• GB/T15543-2008 电能质量三相电压不平衡度
• GB/T12326-2008 电能质量电压波动和闪变
• GB/T30137-2013 电能质量 电压暂降短时中断
功率分析仪
集多种电力参数测量、数据分析和波形显示功能于一体的电子仪器，主要用于测量交流或直流系统中的电压、电流、功率、功率因数、谐波等参数。能够对复杂波形进行精确测量和分析，适用于正弦波和非正弦波电路；特别是高精度的功率和效率分析。
二、电能质量分析仪和功率分析仪的相同点
项目 |
描述 |
测量参数 |
电压、电流、功率、功率因数、频率等 |
计算各次谐波含量和总谐波畸变率THD |
|

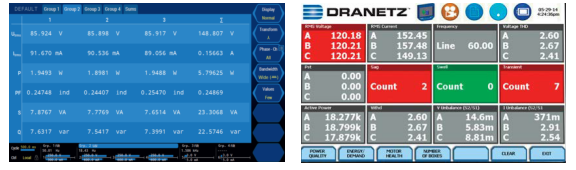

波形显示 |
示波器功能--显示实时电压和电流波形 |
数据存储 |
多种电参数连续记录并存储至设备内存 |
波形记录 |
事件触发录波，电压电流波形记录导出 |
评估设备能效，提供节能措施数据支持 |
|
设备评估 |
电源、逆变器、变频器等电气性能评估 |
故障诊断 |
监测电压电流变化，定位电力系统故障 |
三、电能质量分析仪和功率分析仪的不同点
项目 |
功率分析仪 |
|
精度带宽 |
电能质量标准0.1%，谐波分析kHz级 |
高精度0.01%，高带宽MHz级 |
基波频率 |
电网工频45-65Hz |
变频信号，几十上百kHz |
采样频率 |
几十kHz，满足电网异常监测 |
MHz级，高频信号测量和分析 |

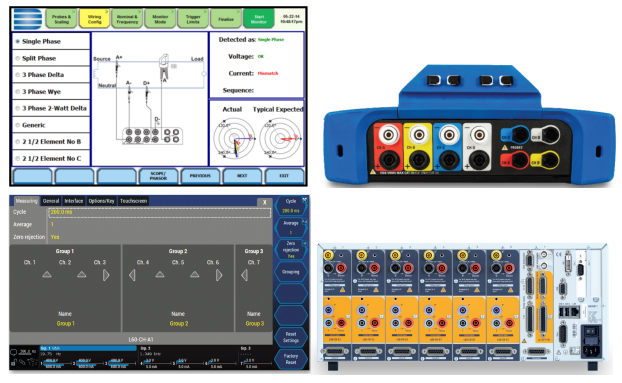

测试通道 |
一般四通道，通道之间相关联 |
最多7通道，通道可逻辑分组 |
电能质量 |
依据电能质量标准测试和分析 |
但通用的标准测试各种电参数 |
波形记录 |
显示电压电流波形，电能质量触发录波 |
显示电压电流波形，自定义触发录波 |
核心功能 |
谐波、电压波动、闪变、三相不平衡等 |
设备的功率测量、效率分析和负载监测 |
应用场景 |
电网监测、故障排查、电能质量评估 |
设备性能评估、能效分析、故障诊断 |

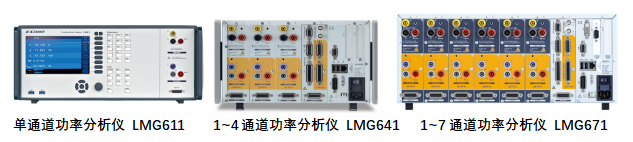

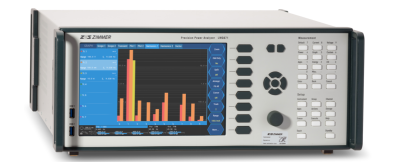

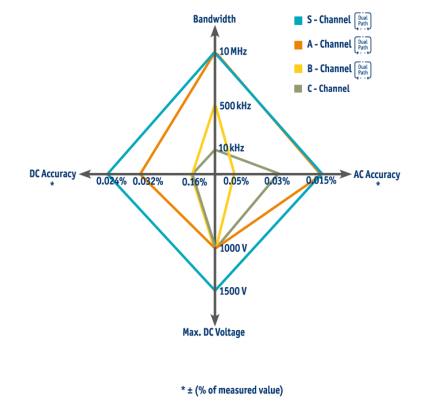

四、高频带高精度功率分析仪 LMG600系列的核心技术指标和应用
型号 |
典型应用 |
测试产品 |
典型用户 |
LMG671 LMG641 |
Ø 具有多路电压电流输入和输出设备的电参数、功率和效率的高精度测试 Ø 需要高精度高带宽测试 Ø 需要测试扭矩转速信号测机械功率 Ø 需要CAN总线传输与汽车测试台架集成 Ø 需要触发录波或长时录波分析 Ø 三相设备EMC谐波闪烁测试 |
新能源汽车整车及电气零部件、充电桩、光伏逆变器、风电测试、电机、变频器、控制器、高铁牵引系统、变压器、电抗器、电源系统、UPS ... |
电科院 计量院 质检院 特检院 龙头企业 高校研究院 运维检测机构 |
LMG611 |
Ø 家电、LED电参数、待机功耗测量 Ø 磁芯损耗测试、磁特性测试 Ø 需要高精度高带宽测试 Ø 需要触发录波或长时录波分析 Ø 单相设备EMC谐波闪烁测试 |
各种单相电气设备：家电、LED驱动器、整流器、节能灯、高频无极灯；磁性材料 ... |
计量院 质检院 龙头企业 |

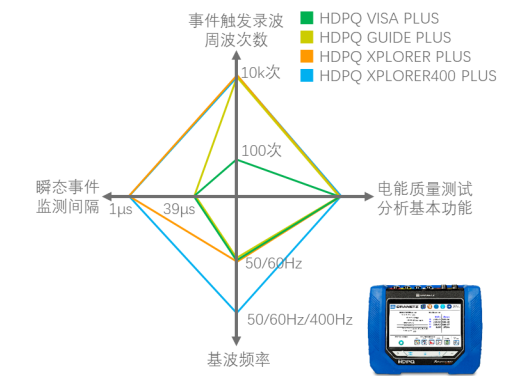

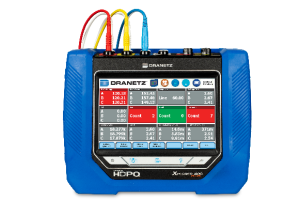

五、便携式高精度电能质量分析仪 HDPQ系列的核心技术指标和应用
HDPQ VISA / GUIDE / XPLORER / XPLORER400 PLUS
☆ 满足IEC 61000-4-30: Edtion3 Class A级精度
☆18luck新利app DranView7，可一步导出国标报告
☆7”WVGA超大彩色触摸屏，中文操作界面，引导式操作
☆采样率：每个周波512个采样点（50Hz：39μs）
☆事件录波：RMS值和原始波形记录，最大100个周波
☆谐波分析：电压及电流谐波分别可达127次及63次
☆两个测试频段：16⅔Hz和50/60 Hz
HDPQ GUIDE / XPLORER / XPLORER 400 PLUS
☆事件录波：RMS值和原始波形记录，最大10k个周波
☆IEEE 1459 高级能量分析（正、反向能量累积）
☆企业版电能质量分析软件，智能专家模块协助分析电能事件原因
HDPQ XPLORER / XPLORER 400 PLUS
☆1MHz瞬态采样（1μs瞬态事件监测 ）
HDPQ XPLORER 400 PLUS
特殊测试频段：400Hz（航空、船舶和军工等特殊供电电源频率）
型号 |
典型应用 |
测试产品 |
典型用户 |
HDPQ VISA PLUS |
Ø 电网电源电能质量监测和分析 Ø 工频50Hz单相或者三相用电设备测量 Ø 直流功率测量 Ø 需要外出测试，电池供电、携带方便 |
电网系统、充电桩、光伏逆变器、电机(非高频)、电源系统、UPS ... |
电科院、供电局、质检院、特检院、龙头企业、高校研究院、运维检测机构 |
HDPQ GUIDE / XPLORER/ 400 PLUS |
Ø 电能质量复杂问题专家级分析 Ø 微秒级电网瞬态波动监测 Ø 航空、船舶和军工 |
电网系统、飞机电源系统、充电桩（交流侧）、光伏逆变器（交流侧）、电机(非变频)、电源系统、UPS ... |
电科院、供电局、质检院、特检院、龙头企业、高校研究院、运维检测机构 |
