德国GMC电能质量

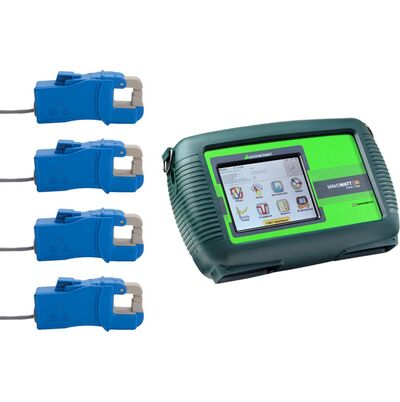

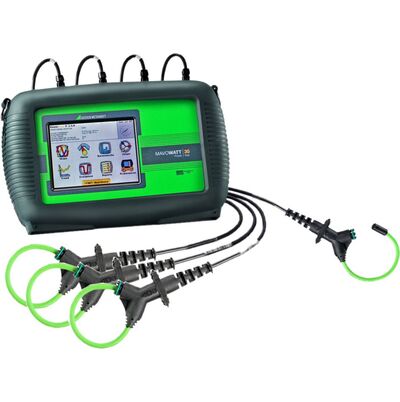

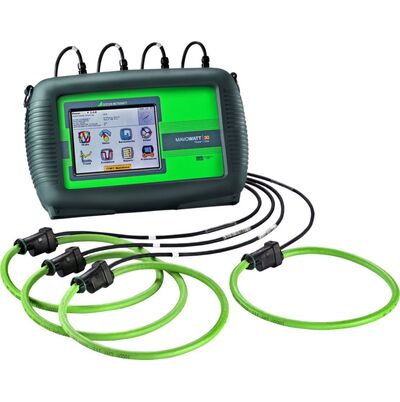

MAVOWATT30谐波分析仪产品简介：

一款便携、手持的八通道电能质量以及多用表/谐波分析仪。MAVOWATT30的设计同时满足IEEE1159和IEC61000-4-30 A级标准对于精度和测量的要求。用于与电能质量相关的干扰和事件的电能质量优化的数据采集。

MAVOWATT30能监测电能质量现象进行故障排除或遵守目的。它可以记录浪涌条件下，进行长期的统计研究建立性能基准，并对实地基础的设备的调试和维护进行测试和评价。

Mavowatt 30谐波电流测试仪技术参数：

测量参数

4 路电压输入, 1-600 Vrms, AC/DC ± 0.1% rdg, ± 0.05% fs, 256 采样/周期, 16 位

4 路带 CTs 0.1-6000 Arms CT-dependent, AC/DC, 0.1%rdg + CTs, 256 采样/周期, 16 位

频率范围 45-65 Hz and 15-20 Hz

PLL-标准PQ模式

监视/标注

EN50160电能质量 /IEC 61000-4-30 Class A / IEEE 1159

长期监视 / 连学数据记录 / min / max / avg

电能质量触发模式

周期性分析

1/2周期真有效值

L-L, L-N, N-PE RMS 电压瞬变 过电压 电压中断

电压与电流真有效值 30-周期 100 周期

波形记录 35000个值 10、20、41、82、和164微秒采样可调

谐波参数 电压电流触发通道

真有效值时间参照 IEC 61000-4-30 Class A / IEEE 1159

与电能质量模块相符合

畸变/电能

W, VA, VAR, TPF, DPF, Demand, Energy, etc.

总谐波畸变率/谐波谱图（UIP）、间谐波畸变率/间谐波谱图（UI）

IEEE61000-4-7最高到63次谐波

闪变Pst,PIt IEEE61000-4-15平移PIt

波峰因子、K因子、变压器因数、干扰系数

不平衡度 最大值 RMS偏离、相序分量

软件接口

光学接口（可选：RS232,USB,H或以太网，包括用于数据传输的Nodelink）

DranViewSoftware

语言

英语、法语、意大利语、德语、西班牙语、瑞典语、芬兰语、中文（简体、繁体） 日语 韩语

通用参数

尺寸: H x W x D(30cm x 6.4cm x 20.3 cm),

重量: 4.2 pounds (1.9 kg)

便携式仪器箱

Mavowatt 30谐波电流测试仪高级功能：

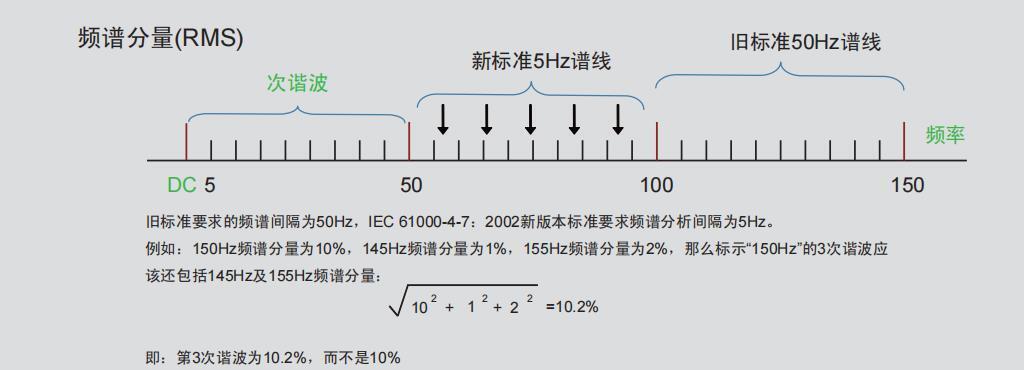

谐波:高达63次,以5Hz为记录间隔,同时显示次谐波、间谐波、符合新IEC61000-4-7:2002版本(国标GB/T24337-2009电能质量公用电网间谐波)

瞬态捕捉功能:峰值触发、波形触发、RMS值触发、三种触发功能,可以交叉触发、不放过任何微小细节

波形触发、记录功能:8个通道电气隔离,实现交叉触发功能、记录事件前/后波形图, 完整分析事件
